SmRT-FCTORY

Система мониторинга и анализа эксплуатационных режимов работы промышленного оборудования и контроля производства в реальном времени (получение отчетов и аналитики по параметрам за любой выбранный период)

SMART-FACTORY, модульная программа обеспечивающая функционал сбора и обработки информации с огромного перечня видов и типов PLC, применяемых в оборудовании, задействованном в производственных процессах, в том числе: SIEMENS, FANUK, ОВЕН, MAZAK и т.д., имеющая развитую аналитик, показатели эффективности и большой потенциал для дальнейшего развития (верификация оператора, внутрицеховая связь (видеосвязь): оператор-мастер-диспетчер-начальник цеха) и т.д.

SMART-FACTORY - это российский программный продукт от компании ДИАКОМ: российского разработчика промышленного  программного обеспечения

ООО «ДИАКОМ» является аккредитованной IT-компанией (в реестре Минцифры РФ под № 157) и профессиональным инсталлятором с опытом реализации проектов в сфере IT-технологий на предприятиях промышленности и энергетического комплекса РФ: разработка и интеграция программного обеспечения, информационная безопасность, комплексные системы (мониторинга и анализа производственных процессов, связи, АСУТП, интеллектуального промышленного и охранного видеонаблюдения, машинного зрения

НАЗНАЧЕНИЕ SMART-FACTORY

- сбор, обработка, хранение, анализ и предоставление объективной информации о состоянии промышленного оборудования и оперативных данных по каждому контролируемому параметру в виде отчетов (текстовая и графическая формы) в режиме реального времени и за любой доступный произвольный период времени;

- контроль ресурсной и энергетической эффективности, а также коэффициентов производственной полезности оборудования;

- оценка свободной производственной мощности контролируемого оборудования, планирование производственной загрузки, расходных материалов и ремонтов;

- выявление и категорирование состояний и отклонений в работе оборудования по всем типам функциональных режимов и простоев (реальная загрузка и причины простоя);

- cчитывание, обработка, хранение и анализ информации об ошибках и истории состояний контролируемых параметров для выявления и каталогизации причин, которые могут привести к аварийным состояниям, для их превентивного  устранения до возникновения потенциальной аварийной ситуации

- создание по каждому станку базы данных архива выполненных программ и удаленного доступа к этому архиву для верифицированных пользователей системы

ПРОГРАММНЫЕ ТРЕБОВАНИЯ

В части серверного ПО :
• ОС от Windows Server 2012
• Oracle Database (от 19), PostgreSQL от v11, SQL Server 2016
• .Net Core 6.0 и выше (сервер)

В части клиентского ПО:
• ОС Windows от 7 (LINUX)
• Net Framework от 4.0 (клиент)

Браузер (на выбор):
• Google Chrome
• Firefox
• Яндекс браузер
• Opera
• Safari

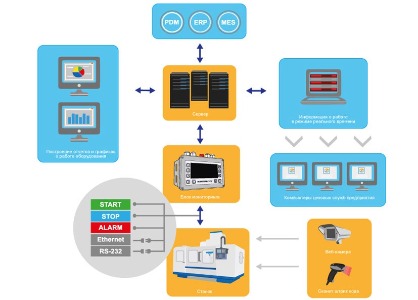

Функциональный алгоритм программного обеспечения:

1. Сбор данных
Первичный сбор, обработка и локальное хранение информации производится на локальном терминале (чтение машинных данных оборудования с ЧПУ, сбор дискретных и аналоговых  сигналов с контроллеров системы и параметров текущего состояния установленных датчиков, ручной ввод команд оператором оборудования). Далее данные в реальном времени поступают от локальных терминалов (комплект пульта оператора системы), которые расположены в непосредственной близости от контролируемого промышленного оборудования на локальный сервер отдельного сегмента системы.
2. Хранение, обработка и интеграция в SAP
Все собираемые данные по каждому сегменту системы хранятся в специализированной распределенной базе данных на локальных серверах, копии данных отправляются на центральный сервер, где собираемая информация объединяется по системе в целом, обрабатывается, анализируется, происходит интеграция в информационные ресурсы предприятия и формируются отчеты по заданным пользователями параметрам
3. Анализ и настройки
В процессе анализа собранных данных система выявляет особенности эксплуатационных режимов отдельных единиц промышленного оборудования и выдает сводную информацию о каждой аварийной ситуации, режимах работы и простоя, их временных и прочих (настраиваемых по запросу) характеристиках, а так же помогает разработать рекомендации по оптимизации производственного процесса и предупреждении аварийных состояний. Настраиваются оповещения для пользователей и службы эксплуатации о контролируемых событиях и параметрах.
4. Визуализация данных
Все собранные и проанализированные данные могут быть представлены в виде графиков, отчетов и диаграмм, по отдельной единице оборудования, по локальному сегменту или по системе в целом за любой выбранный промежуток времени и с любым набором доступных параметров. Визуализацию можно ранжировать по уровню доступа от уровня цеха до уровня Директора и обеспечить ее представление на различных устройствах (мобильных и стационарных)
5. Оповещение и реакция на события
В случае выявления критических проблем с оборудованием или иным заранее настроенным критериям о контролируемых событиях и параметрах, система автоматически оповещает об этом верифицированных пользователей и ответственный производственный, административный и ремонтный персонал, также система имеет возможность запускать различные виды заранее сформированных сценариев

ТРЕБОВАНИЯ К ОБОРУДОВАНИЮ

В части серверного ПО:
• Процессор x86/x64 от 2 ГГц
• RAM от 8 GB
• Сетевой интерфейс
В части клиентского ПО:
• Процессор x86/x64 от 2 ГГц
• RAM от 2 GB
• Сетевой интерфейс

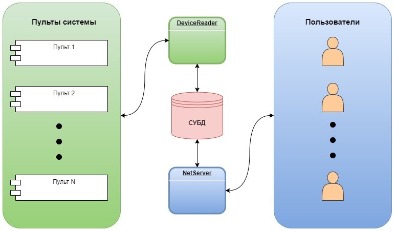

СТРУКТУРА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Компоненты программного обеспечения SMart-FACTORY:
• Компонент сбора данных с устройств системы
• Компонент хранения данных
• Компонент анализа данных и формирования отчетов
• Компонент клиент-сервер
1. Компонент сбора данных с устройств системы
Предназначен для получения данных и передачи их в подсистему хранения данных. На данный момент реализован в виде системного сервиса «DataReader».
2. Компонент хранения данных
Предназначен для хранения всех собираемых системой данных, которые необходимы для формирования аналитических отчетов. В качестве данного компонента выступает система управления базами данных (СУБД Oracle, MySQL, PostgreSQL или иной СУБД поддерживающий необходимый для системы функционал)
3. Компонент анализа данных и формирования отчетов
Предназначен для выявления особенностей эксплуатационных режимов промышленного оборудования, выдачи сводной (оперативной и исторической) информации о каждом режиме работы и простоя
4. Компонент клиент-сервер
Предназначен для предоставления доступа к формированию и предоставлению аналитических и статистических отчетов в различных форматах и в удобном виде, а также выполняет функционал оповещения. На данный момент реализован со стороны сервера в виде системного сервиса «NetServer», а со стороны клиента в виде программы desktop приложения «Monitoring»

5. Компонент взаимодействия с PLC оборудования на производственных процессах

Обеспечивается внедрением модуля SM-F/XX.YYY различных модификаций, в зависимости от конкретной технической реализации и необходимого функционала, в связке с серверной компонентой для сбора, обработки, анализа и формирования отчетов по запросам верифицированных пользователей системы

ПРОЦЕСС ТЕХПОДДЕРЖКИ

Техническая поддержка и сопровождение программного обеспечения осуществляется специалистами ООО «ДИАКОМ»

МЕТОДЫ И СРЕДСТВА РАЗРАБОТКИ ПО

ПО SMART-FACTORY является готовым программным продуктом как программное изделие, но может быть адаптировано под требования заказчика. Внутренняя структура и алгоритмы работы программного обеспечения, как и структура базы данных, являются объектом авторского права и права собственности компании ООО «ДИАКОМ»
В перечень дополнительных программных средств, необходимых для функционирования системы входит прикладное программное обеспечение, позволяющее решать перечень задач, согласованных с заказчиком системы, в частности (но не исчерпывающе):
• Сервис DeviceReader сервис сбора данных от пультов системы
• Сервис NetServer сервис обработки запросов пользователей.
• Вся необходимая программная инфраструктура для СУБД
• ПО для представления данных клиентам системы.
• Программная инфраструктура операционных систем
• Программная инфраструктура информационной безопасности

Установка серверного программного обеспечения

Установка осуществляется при помощи мастера установки, путем запуска установочного файла «SmartFactory_Server_Setup». После окна приветствия необходимо указать путь куда необходимо установить ПО. Затем задать параметры для подключения к СУБД (база данных): в поле «адрес» необходимо указать ip адрес или имя сервера СУБД, в поле «SID» системный идентификатор Oracle, поле «Имя пользователя» должно содержать имя пользователя, под которым будет осуществляться подключение к СУБД, поле «Пароль» пароль этого пользователя. Внимание: переход на следующий этап установки возможен только после того как будут указаны корректные значения всех полей. При нажатии «Далее» будет произведена очистка БД с последующим воссозданием необходимой структуру БД. При нажатии кнопки «Установить» на последнем экране будет произведено копирование требуемых файлов в указанную директорию и регистрация необходимых сервисов

Установка клиентского ПО

Установка клиентского программного обеспечения осуществляется при помощи мастера установки, путем запуска установочного файла «SmartFactory_Client_Setup». После окна приветствия необходимо указать путь куда необходимо установить ПО и нажать кнопку далее
На следующем экране требуется подтвердить установку путем нажатия кнопки «Установить» после чего будет произведено копирование требуемых файлов в указанную директорию и регистрация необходимых компонентов

Конфигурация сервиса NetServer производиться путем редактирования конфигурационного фала «conf.xml» расположенного в папке установки. Для внесение справочной информации необходимо воспользоваться сторонним ПО, позволяющим редактировать записи в СУБД. Например «DBeaver», «SQL Developer» и др.

Особенности продукта

ПО SMART-FACTORY

эффективный инструмент для оперативного контроля производства, сбора, обработки и анализа данных о производственных процессах, оповещения о событиях, улучшения планирования, снижения аварийности и простоя оборудования,  повышения общей производственной дисциплины
